La válvula de 3 vías Samsung es un componente utilizado en sistemas de refrigeración, especialmente en refrigeradores que tienen doble evaporador (congelador y refrigerador). Su función principal es controlar el flujo de refrigerante entre el evaporador del congelador y el del refrigerador, permitiendo regular las temperaturas de manera individual.
Funcionamiento
1. *Control de flujo*: La válvula dirige el refrigerante hacia uno de los dos evaporadores (congelador o refrigerador) según la necesidad de enfriamiento.
2. *Modo de operación*: En refrigeradores con doble evaporador, la válvula alterna el paso del refrigerante para mantener las temperaturas adecuadas en cada compartimento.
3. *Bobinas*: La válvula tiene dos bobinas (1-5 y 2-6) que activan los solenoides para abrir o cerrar las vías de refrigerante.

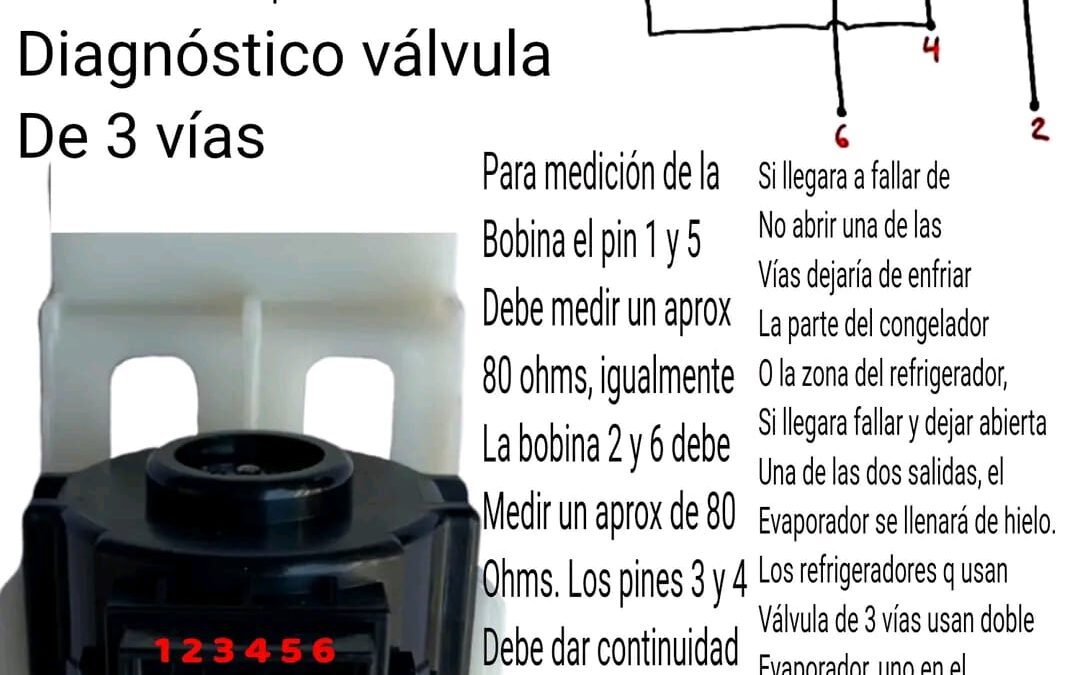

Diagnóstico
1. *Medición de resistencia*:
– Mide la resistencia entre los pines *1 y 5* (bobina 1): debe ser aproximadamente *80 ohms*.
– Mide la resistencia entre los pines *2 y 6* (bobina 2): también debe ser ~80 ohms.
2. *Continuidad*: Los pines *3 y 4* deben tener continuidad.
3. *Fallas comunes*:
– Si una bobina falla (abierta), la válvula deja de enfriar una sección (congelador o refrigerador).
– Si la válvula no cierra una vía, el evaporador correspondiente se llenará de hielo.
Propósito
– *Control individual*: Permite manejar las temperaturas del congelador y refrigerador de forma independiente.
– *Eficiencia*: Optimiza el ciclo de refrigeración al dirigir el refrigerante donde se necesita.
– *Uso en Samsung*: Es común en modelos de refrigeradores Samsung con sistemas de doble evaporador.
